Amplificador operacional
Amplificador de Potencia de Audio, AB, 1 Canales, 4V a 12V, DIP, 8 Pines

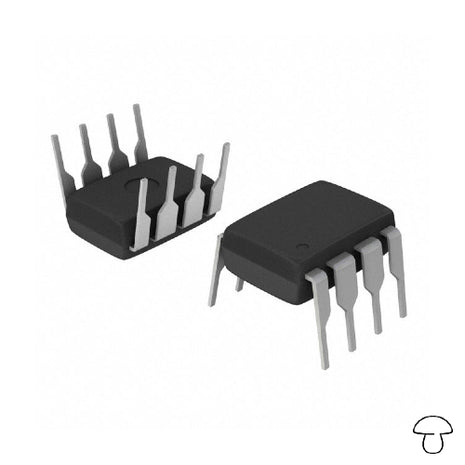

El LM386N-1/NOPB es un amplificador de potencia de audio de clase AB de bajo voltaje en encapsulado DIP de 8 pines. Este amplificador de potencia está diseñado para usarse en aplicaciones de bajo voltaje. La ganancia se establece internamente en 20 para mantener bajo el recuento de piezas externas. La adición de una resistencia externa y un condensador entre los pines 1 y 8 aumentará la ganancia a cualquier valor entre 20 y 200. Las entradas tienen referencia a tierra, mientras que la salida se polariza automáticamente a medio ciclo del voltaje de suministro. El consumo de energía en reposo es de solo 24 mW cuando se opera con un suministro de 6 V, lo que hace que el LM386 sea ideal para el funcionamiento con batería. Partes externas mínimas Amplio rango de tensión de alimentación de 4V a 12V Drenaje de corriente de reposo bajo de 4 mA Voltaje de reposo de salida autocentrante Baja distorsión del 0,2%. Rango de temperatura de funcionamiento de 0°C a 70°C La potencia de salida es de 325 mW a VS=6V y RL=8W La ganancia de voltaje es de 26 dB a VS=6V y f=1KHz Ancho de banda (BW) de 300 KHz La relación de rechazo de la fuente de alimentación (PSRR) es de 50 dB. Aplicaciones: Audio, Dispositivos portátiles, Electrónica de consumo, Gestión de energía, Procesamiento de señales
$0.00
